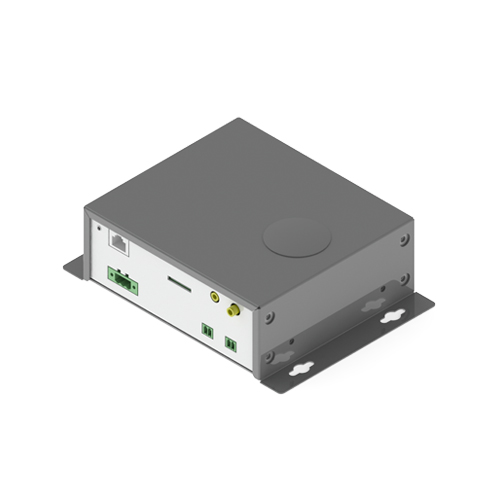

QCH9100 计费控制单元(TCU)

CPU主频

TI AM3354 Sitara ARM Cortex-A8 800MHz

内存

512MB，DDR3

FLASH

4GB，EMMC

外扩存储

标准SD卡，支持最高16G。SD卡安装方式：标准SD卡，外插式安装。

移动通信

4G/3G通信SIM卡通信方式：2个标准SIM卡插槽，支持外插式安装。

支持应用软件选择使用其中任一SIM卡连接通信网络。

ESAM

（扩展功能）

支持ESAM芯片，ISO7816协议。（扩展功能） 。

PSAM

（扩展功能）

参考ESAM

DO

6路220V/5A

继电器隔离

DI

6路，外部提供空节点

内部提供12V，光电隔离

触摸彩屏接口

LVDS接口（20线）

4线电阻触摸屏接口

4线背光电源接口

掉电检测

1路GPIO

UART

2路RS485，电气隔离

1路RS232，用于Debug调试

USB

2路

CAN BUS

2路：

CAN-01：CAN2.0 B，125/250kbps，与充电控制器通信。

CAN-02：CAN2.0 B，125/250kbps，备用。

网络接口

2路

RJ45-01：10/100M自适应，用于连接上级系统。

音频接口

1路标准3.5mm音频接口，立体声，输出功率≥0.5W

蓝牙接口

内置蓝牙模块接口，支持BT4.0（可扩展）

时钟

RTC时钟，具有掉电保持至少1年功能。

电源

输入额定电压：DC12V，输入范围DC9V-15V，具备反接保护。

额定功率：20W

掉电保持时间≥15秒

为读卡器提供5V电源

工作和存储环境

湿度：5％～95％，无凝露

工作温度：-40℃～75℃

存储温度：-40℃～85℃
