电能质量在线监测评估系统

产品简介

QPQM-2006电能质量在线监测主站评估分析管理系统是与QPM100系列电能质量在线监测装置搭建而成的区域性电网电能质量自动监测、分析及管理的网络系统。实现对电力系统、变电站、重点负荷大用户、公网用配电等系统的电能质量数据的综合监测分析评估功能，该系统可以通过IEC 61970 GID接口与能量管理系统EMS、调度管理和智能操作票系统DMS、电能量计量系统TMR、电力市场技术支持系统PMOS等共享监测数据信息，便于对整个系统内的电能质量数据综合监测分析评估等功能实现标准化、网络化管理。该系统可以直接支持基于IEC 61850 ACSI接口的电能质量在线监测装置无缝连接。通过该系统的实时监测分析评估，电网系统专家有效掌握电网系统电能质量数据信息的动态变化，为实施电能质量综合治理工程以及技术改造提供有效的数据依据和可行的技术方案。

系统构成

系统采用典型的多级分布式结构体系，主要由如下几个部分组成，系统总体结构如图所示：

1.  数据采集及处理：由安装在各监测点的QPM100系列电能质量在线监测装置作为数据采集的终端，完成数据采集和数据分析功能。装置提供双通道RJ45以太网主通讯接口，备用1～2路RS485辅助通讯接口；

2.  数据通信层：前置服务数据集中采集器是通过千兆数据交换层设备，与前端电能质量在线监测装置实现网络通讯。通信层支持以太网、RS485接口、计算机广域网等多种通讯方式；

3.  数据中心：采用Windows Server操作系统，数据库使用商用SQL Server数据库，集中或分散存贮采集装置通过前置服务数据集中采集器传送的数据；

4.  数据统计处理：对数据库中心的数据进行数据处理、统计、分析等；

5.  GIS数据信息库：存贮地区电能质量监测点分布的数据信息等；

6.  接口数据处理：包括PQDIF、IEC 61970 GID、IEC 61968、IEC 61850 GID标准接口及IEC103、IEC104、IEC101、Modbus等通用电力通信协议；

7.  应用服务模块：主要包括稳态电能质量分析与综合评估、电压暂降事件分析与评估、重负荷接入电网电能质量监测评估、新能源与电动汽车电能质量监测与分析、电能质量扰动分类、评估、系统负荷建模技术、基于监测分析的电能质量综合治理辅助决策系统、谐波源查找和责任区分、谐波分布特性全景信息图等；

8.  WEB服务模块：把运算服务器的数据分析结果通过Internet或Intranet进行集中共享信息发布，用户可以在网络内任意节点处根据权限进行浏览。

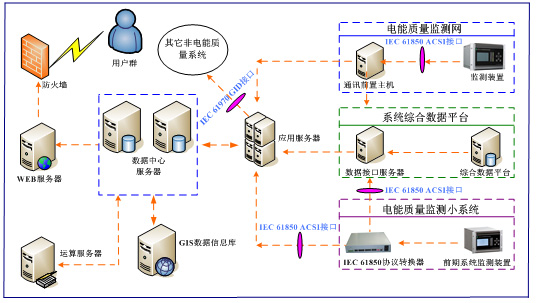

网络型电能质量监测系统结构图

性能特点

1.  数据测试分析功能强大：电能质量监测系统完成电能质量数据信息的计算和分析、综合统计、生成测试报告；监测内容包括电压（电流）的正、负、零序、2～50次谐波数据、0.5～49.5次间谐波数据、电压波动闪变、电压偏差、频率偏差、有功功率、无功功率等电能质量数据指标；

2.  监测精度高：电能质量在线监测装置采用先进的传感器与频率跟踪算法，谐波监测达到GB/T 14549-1993 A级；电压测量精度 ：±0.2％；电流测量精度：±0.2％；电网频率测量误差 ±0.005Hz；

3.  通讯能力强大：系统采用双以太网热冗余通讯方式，支持PQDIF、IEC 61970 GID、IEC 61968、IEC 61850 GID标准接口及IEC103、IEC104、IEC101、Modbus等通用电力通讯协议；前端电能质量数据采集分析装置内置WEB发布模块功能，用户使用灵活简洁方便；

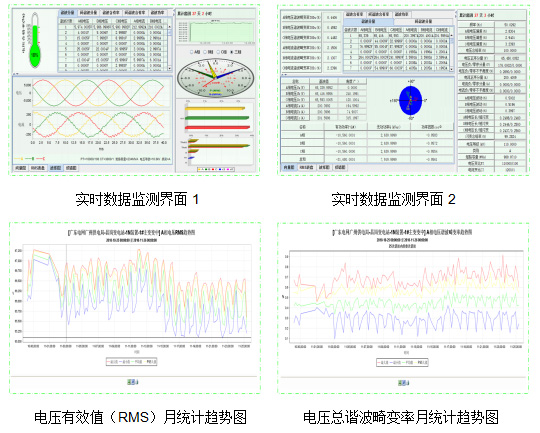

4.  监测分析功能齐全：监测系统集数据采集、本地及远程参数校核、参数设置、数据显示、历史趋势分布、查询结果与打印于一体。图形描述各种参数表格、波形图、频谱图、数据历史变化趋势图等；数据存储采用本地和远程数据库双重备用模式，确保系统分析数据的安全性、齐全性、一致性和可靠性。

5.  标准化：系统结构、接口、通讯规约、信息和数据交换遵循相关标准及规范，可以实现与其它智能监测分析系统的信息和数据共享。

6.  可靠性：监测系统的通信系统的服务器、通信链路等部分实现热冗余配置，主、备节点和应用服务切换或任何单一故障不影响系统的正常运行。

7.  一致性：系统所有节点上的图形、数据保持一致，系统数据维护录入接口唯一，所有应用的人机界面风格保持一致，最后实现图、库、模一体化。

8.  开放性：系统支持异构混合平台并提供标准接口和服务，支持用户和第三方应用软件的开发及统一管理。系统可实现与其它SCADA系统等非电能质量系统的无缝接口。

9.  功能齐全：主要包括数据采集、数据处理、数据查询、数据共享、通用服务、WEB服务等。
